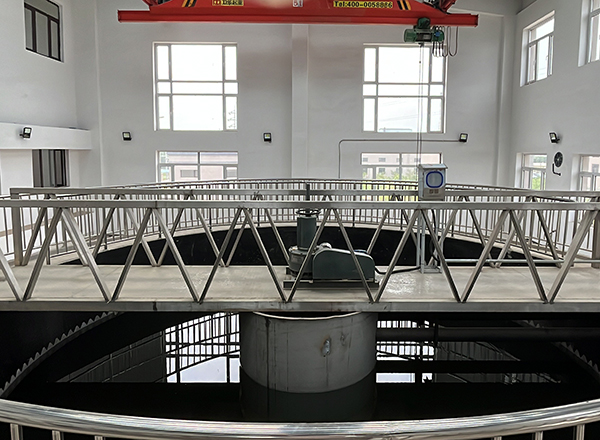

中心傳動濃縮機

       中心傳動濃縮機適用于小型輻流式活豎流式沉淀池及濃縮池的機械排泥。中心傳動濃縮機由于采用中心傳動懸掛式結構，不需中心支墩，土建結構簡化，投資降低。常用池徑為3~16m。

       中心傳動濃縮機能進一步分離濃縮池污泥中的自由水分，以減少污泥提及，提高污泥濃度，將濃縮后的污泥排至池外，其結構、土建條件及特點與刮泥機相同，但在刮臂上設有柵條，利于提高沉淀效率。本設備浮渣漏斗取舍根據工藝設計確定。

      中心傳動濃縮機主要由圓形濃縮池和耙式刮泥機兩大部分組成，濃縮池里懸浮于礦漿中的固體顆粒在重力作用下沉降，上部則成為澄清水，使固液得以分離。沉積于濃縮池底部的礦泥由耙式刮泥機連續地刮集到池底中心排礦口排出，而澄清水則由濃縮池上沿溢出。中心傳動濃縮機適用于選礦廠的精礦和尾礦脫水處理，把20-30%的礦漿提高到40-70%左右，該濃縮機廣泛用于煤炭、冶金、化工、非金屬選礦、環保等行業。

       中心傳動式濃縮機分小型（直徑為φ1.8～φ20米）與大型（直徑可達φ100米以上）兩種。小型中心傳動式濃縮機（圖10-l）由濃縮池、耙架、傳動裝置，信號安全裝置、耙架提升裝置、給料裝置和卸料裝置等組成。

       圓柱形濃縮池用水泥或鋼板做成，池底稍呈圓錐形或是平的。在池底的中心有一個排出濃縮產品的卸料斗池子上部周邊設有環形沿流槽。為了提高濃縮效率．在濃縮池的澄消區下部，沿池的周圍裝有傾斜板、裝設傾斜板后，礦漿就沿傾斜板的空間向斜上方運動，固體顆粒在兩塊斜板之間垂直沉降，沉降的路程縮短，時間減少，沉降到傾斜板上的微細顆粒團聚在一起，洽傾斜板向下滑，沉降速度加快。裝設傾斜板后，也增大了濃縮機的自然沉淀而積。

       在濃縮池的中間安有一根豎軸，軸的末端固定有一個十字形耙架，耙架的下畫裝有刮板。耙架與水平面成8~15°。豎軸由固定在桁架上的電動機經圓柱齒輪減速器、中間齒輪和蝸輪減速器帶動旅轉。當豎軸旋轉時，礦漿沿著桁架上的給礦槽流人池中心的受料筒，并向濃編他的四周流動。礦漿中的固體顆粒漸漸沉降到濃縮池的底部．并被耙架下面的刮板刮入池中心的卸料斗，用砂泵排出。上面澄清的水層就從池上部的環形溢流槽溢出。

       在操作過程中，必須注意排料的濃度。濃縮機的過負荷，或是物料非常濃縮的悄況，都會使卸料斗淤塞和耙架紐彎。為了防止?jié)饪s機的過負荷，設有信號安全裝置和耙架提升裝置。信號安全裝置采用水銀開關控制器。蝸桿的一端支承于墊圈中，此墊圈為彈簧所支待。當濃縮機負荷過大時，即沉淀物太多而使耙架轉動阻力過大時，蝸桿螺紋上所受的壓力增大，使蝸桿沿軸向發生移動，壓縮彈贊，將墊圈推向右方。墊圈上帶一個觸頭，使之與偏心的水銀開關座相觸。開關座上固定著三個不同傾角的水銀開關。其中最下面的開關控制提升．電動機使耙架下降；中間開關控制提升電動機使耙架上升；上面的開關控制傳動部分主電動機。

       注：設備生產一般根據設計圖紙或現場尺寸確定，以上參數只是通用參數。
